Описание

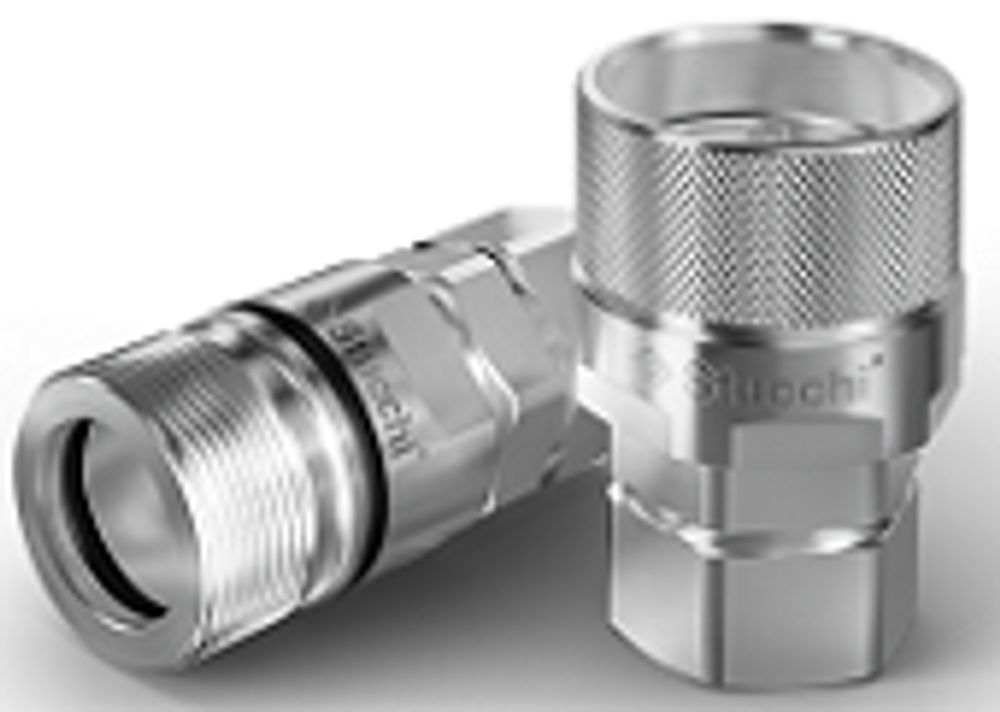

БРС серии «VD» выполнены из углеродистой стали с высокотемпературной обработкой и последующей оцинковкой, они взаимозаменяемы с однотипными соединениями своего класса на рынке оборудования. Дизайн добавляет особую надежность резьбового соединения к конструкции БРС. Это делает серию VD подходящей для использования в системах с пульсирующим давлением.
Подсоединение разрешается при остаточном давлении только с одной стороны соединения (макс. 100 бар на одну сторону).
Преимущества:
Тарельчатый клапан с эластомерным уплотнением обеспечивает максимальное уплотнение соединений, когда они отсоединены.
Форма внутренних деталей разработана для уменьшения турбулентности и перепадов давления.
Модульная конструкция позволяет использовать широкий спектр конфигураций портов.
Внешнее кольцевое уплотнение указывает, полностью ли изделие подсоединено, предотвращая таким образом случайное отсоединение и защищая соединение от грязи.
Поверхность уплотнения корпуса ниппеля защищена резьбовой втулкой.
Высокая сопротивляемость ударам давления.
Компактная конструкция.
Безопасность и простота в эксплуатации.
Материал: Высокопрочная углеродистая сталь
Фиксирующий механизм: резьба
Рабочее давление: до 450 Бар
Температура рабочей среды: -20°C +100°C (в зависимости от типа уплотнений)
Скорость потока: до 378л./мин.
Уплотнения: NBR
Сферы применения: машиностроение, землеройно-транспортное оборудование, гидравлическое оборудование, погрузчики
Характеристики
| Артикул | Бренд | B | D | E | F | G | H | ID ISO | K | L | N | P | Q | А | вес, кг | М | Часть |
| 809508030 | Stucchi | 41,0 | - | Rd 48x3 SP | 95,0 | 138,7 | 45,0 | 18L | 18,0 | 12 | - | - | 41,0 | M26x1.5 | 0,70 | 47,8 | Розетка |
Характеристики
Размер M фитинги Каст
47,8
Вес без упаковки, кг
0,70
Размер A БРС Текст
M26x1.5
Размер E
Rd 48x3 SP
Размер L (мм)
12
Порядковый номер таблицы
Розетка
Размер K
18,0
Размер F
95,0
Длина БРС в сборе
138,7
Размер B
41,0
Размер D (мм) для БРС
-
Размер H для БРС
45,0
Размер БРС
18L
Размер P
-
Размер Q
41,0
Размер N
-
